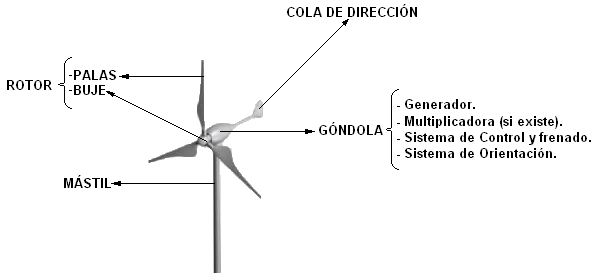

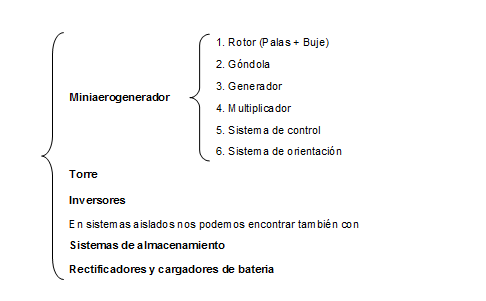

Los componentes principales de los miniaerogeneradores son similares (excepto en dimensiones) a los de sus hermanos mayores los aerogeneradores de gran potencia. A continuación se presenta un esquema descriptivo de los mismos:





Descripción de los componentes

Rotor (Palas + Buje): transforma la energía cinética del viento en energía mecánica

• Puede estar situado a Barlovento (de cara al viento) o a sotavento (de espaldas al viento) del generador.
• Presenta un número de palas variable: una, dos, tres o multipala.
• El Material de las palas es variado, generalmente resina de poliéster.



Góndola: compartimento que alberga el generador eléctrico, la caja multiplicadora y los sistemas de control regulación y frenado.

Multiplicadora: multiplica la velocidad de giro que llega al generador. En miniaerogeneradores de <10 kW generalmente no se usa la multiplicadora y el rotor va conectado directamente al generador.

Generador: transforma la energía mecánica procedente del rotor en energía eléctrica

Sistema de Control: permite detener la máquina y limitar su velocidad por razones de seguridad; optimiza el funcionamiento

Sistema de orientación: mantiene el plano de rotación del rotor en dirección perpendicular al viento.

• En miniaerogeneradores de eje vertical no es necesario ya que funcionan independientemente de la dirección del viento.
• En miniaerogeneradores de eje horizontal con rotor a sotavento no es necesario pues las palas realizan la función de orientación.
• Tipos más habituales: Veletas de cola, Orientaciones asistidas con motor.



Torre: eleva al aerogenerador a una zona más expuesta al viento, libre de obstáculos, con objeto de captar mayor energía cinética del viento.

• Deben estar situadas sobre una estructura soporte capaz de aguantar el empuje del viento.
• Existen diferentes tipos:
  • Tubulares de acero: ventaja: más estéticas, desventaja: más costosas.
  • Celosía: ventaja bajo costo, desventaja: aspecto visual.
  • Mástil tensado: al ir tensadas pueden utilizar perfiles menores que las tubulares.
  • Híbridos de los tres tipos anteriores.



Inversores: convierten la corriente continua (CC) en corriente alterna (CA), pudiendo conectarse a la red eléctrica o usarse en instalaciones aisladas.

Sistemas de almacenamiento: permiten disponer de energía en períodos de viento flojo o calmas (sistema más utilizado: baterías).

• Tipos más reseñables: baterías, acumulación térmica, bombeo de agua, desalación



Rectificadores y cargadores de baterías: convierten la energía de corriente alterna en corriente continua, permitiendo la carga de las baterías

• Algunos inversores pueden actuar como cargadores de baterías
